ACI-W 高分辨率高精度扭力测试仪

发布日期:2019-05-14 作者: 一诺电子

1.产品概述

  ACI-W高精密扭力测试仪主要用于电动、手动精密工具和各种零件的微小扭力测试,适用于手机、医疗器械、光纤、微电子、手表等需要高分辨率、高精度及高速采样要求的扭力测量。本产品采用触摸显示屏幕,整体简洁,屏幕显示内容丰富,直观,可精确到小数点四位,采样率高达10K。

ACI-W高精密扭力测试仪

2.性能特点

  1. 可提供TRACK、PEAK、GRAPH(定制)等测量模式。

  2. 储存1000笔资料,自动计算最大、最小、平均值、次数。

  3. 自动清除测量值和峰值。

  4. 自动记忆测量数值且每次峰值自动上传。

  5. USB、RS-232C、MODBUS协议选择,用于电脑管理数据。

  6. 自动关机时间可设定。

  7. 电池供电或充电同时工作。

3.型号规格

型号最大负荷最小负荷
N.mKgf.cmLbf.inN.mKgf.cmLbf.in

ACI-W-0.2N.m

   (可内置)

0.20002.00001.80000.00010.00010.0001

ACI-W-1N.m

(可内置)

1.000010.0009.0000.00010.0010.001

ACI-W-2N.m

  (可内置)

2.000020.00018.0000.0020.0020.002

ACI-W-5N.m

  (可内置)

5.000050.00045.0000.0050.0050.005

ACI-W-10N.m

   (可内置)

10.000100.0090.000.0010.010.01
ACI-W-20N.m20.000200.00180.000.0020.020.02
ACI-W-50N.m50.000500.00450.000.0050.050.05
ACI-W-100N.m100.001000.0900.000.010.10.01
精度±0.3% (2.0000kgf.cm或低于±0.005kgf.cm)
显示屏触摸显示彩屏4.2吋
测定方向顺时针-逆时针方向
测量模式代号内容峰值PEAK保留输入的最大值跟踪trACK用于校准,显示过程图形GRAPH 显示测量全程的图形
上下限的判定功能设定在限制范围内测量最高与最低的数值
结果判断设定范围内执行结果判断 OK,NG
最大、最小、平均值及测量次数显示测量值的最大、最小、平均数值及测量次数
存储容量1000 个数据
实时输出测量数据实时自动输出
自动清除时间可设定 (1,2,3,5,10S)自动清除测量值
单键归零手动按键归零
数据的输出RS-232C、USB、MODBUS协议
电池Ni-MH(镍氢)1.2V*6可充电电池 (3000mAh)/可充电500次以上
自动关机10分钟内无操作动作后,自动关机
充电时间/连续使用时间5小时以内/在全充电时间内连续使用约8小时
电源AC 适配器 (12V)/NIMH电池
插座尺寸□20 / □9.5
充电器及USBAC 适配器 (输入: AC100~240V (50/60Hz)、输出: DC9V)
USB电缆
配件         (选配)(测量接头)MW-025/MW-10 (测量接头)MW-20 / MW-60
带M2.6、M3、M4、M5和M6螺孔的立方体 (尺寸20*20*20 mm)


 传动机构和模拟螺栓(选配)

测量接头MW-025MW-10MW-20OW-60
量程最大0.25N.m最大1.0N.m最大2.0N.m最大6.0N.m
范围0.003~0.25N.m0.25~1.0N.m1.0~2.0N.m2.0~6.0N.m
使用次数5000次5000次5000次5000次
头部配件M2.6+螺丝M3+螺钉M4+螺钉M6+螺钉
尺寸∅28*(H)35∅32*(H)42.5∅32*(H)42.5∅38*(H)59


   单位:mm


4.通迅说明

  测试仪集成了USB和RS232C端口。

  *不要同时通过两个端口通信。

  如果使用RS232C端口,请准备一根直电缆。

  通过一个专用软件测量扭力,管理存储数据或设置参数。


5.外部尺寸

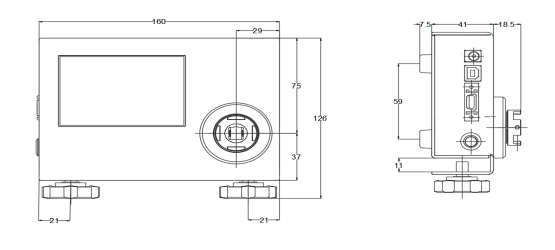

ACI-W高精密扭力测试仪外形尺寸图

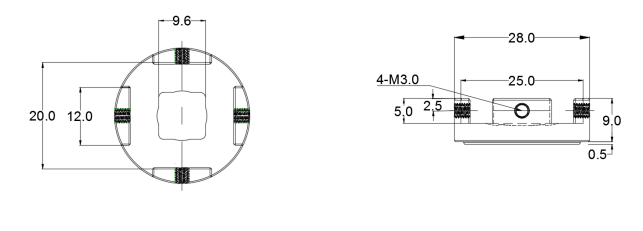

 转接器连接插座尺寸图


ACI-W高精密扭力测试仪转接器连接插座尺寸图
